打赏 detail

简历 preview

简历上 :

实现了一套完整的打赏支付流程和简单对账

需求分析 :

为了激励创作者，在文章模块支持打赏功能

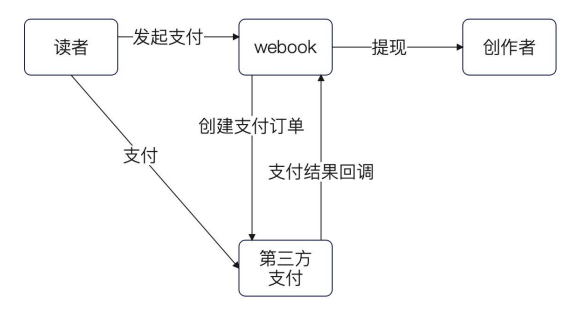

主要用例如下 :

读者 : 发起支付
webook : 记录打赏，调用第三方服务进行支付
创作者 : 提现 (这里不实现，因为微信提现涉及审计相关的内容)
第三方支付 : 实际完成支付的地方

设计过程

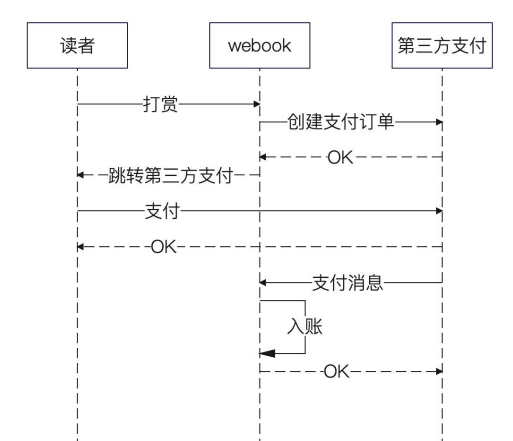

支付过程

实际支付流程如下 :

读者点击打赏
webook 创建一个支付订单
Webook 跳转第三方支付
读者扫码支付
第三方支付回调给 webook
webook 得到支付结果，记录结果并更新系统状态

说一下这里和微信登陆的不同

	支付回调	登录重定向回调
是什么	服务端 → 服务端的结果通知	浏览器 OAuth 回跳
谁在请求你	微信支付服务器	用户浏览器
你在干什么	更新支付状态、通知业务	换身份、建用户、发登录态
有没有用户页面	通常没有	有，整条链路围着浏览器转
失败了怎么办	微信重试；你们还有主动查单兜底	用户重新扫码登录

微信登陆我们校验之后会自动重定向

而支付回调是一个异步的，仅仅发送通知

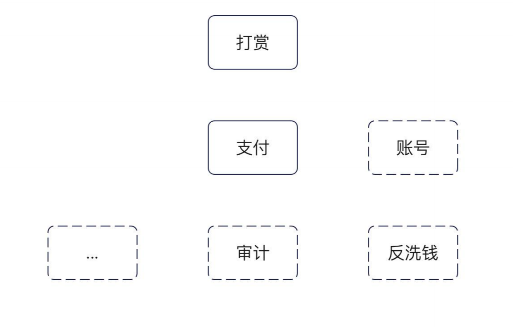

模块划分

打赏功能我们不假思索的会认为是一个模块。但是实际上可以进行额外的拆分

支付本身。和第三方支付打交道
利用支付模块实现的打赏模块

因此实现一个打赏模块，实际上要处理两个微服务 支付 和 打赏

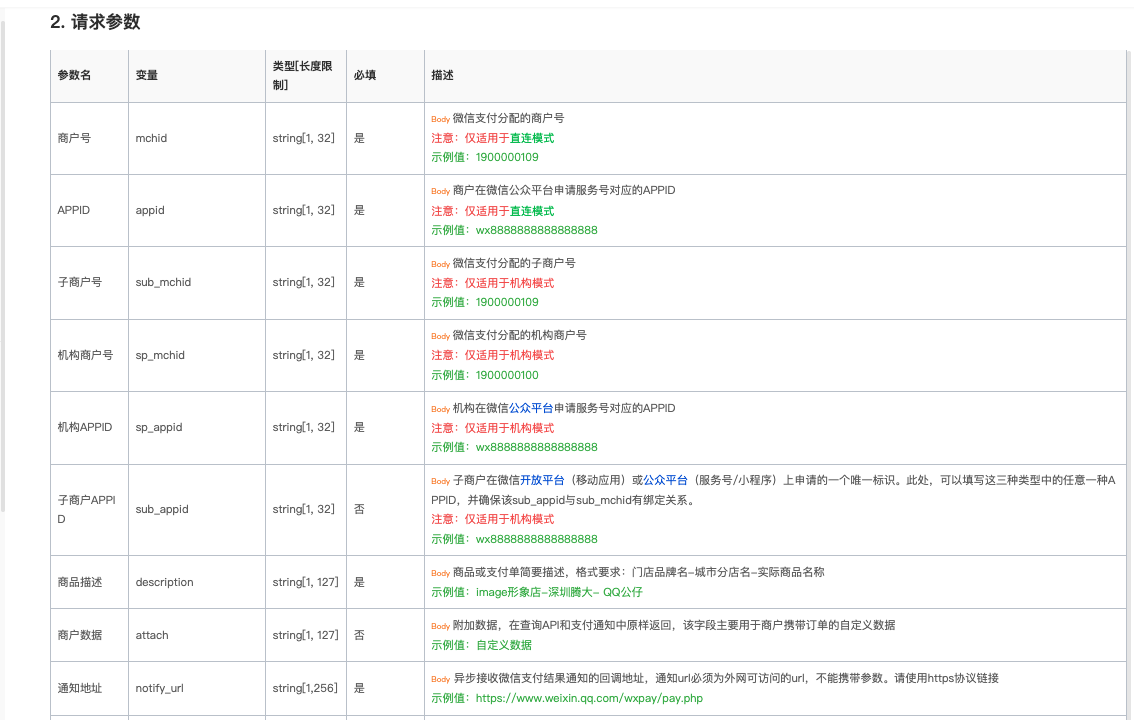

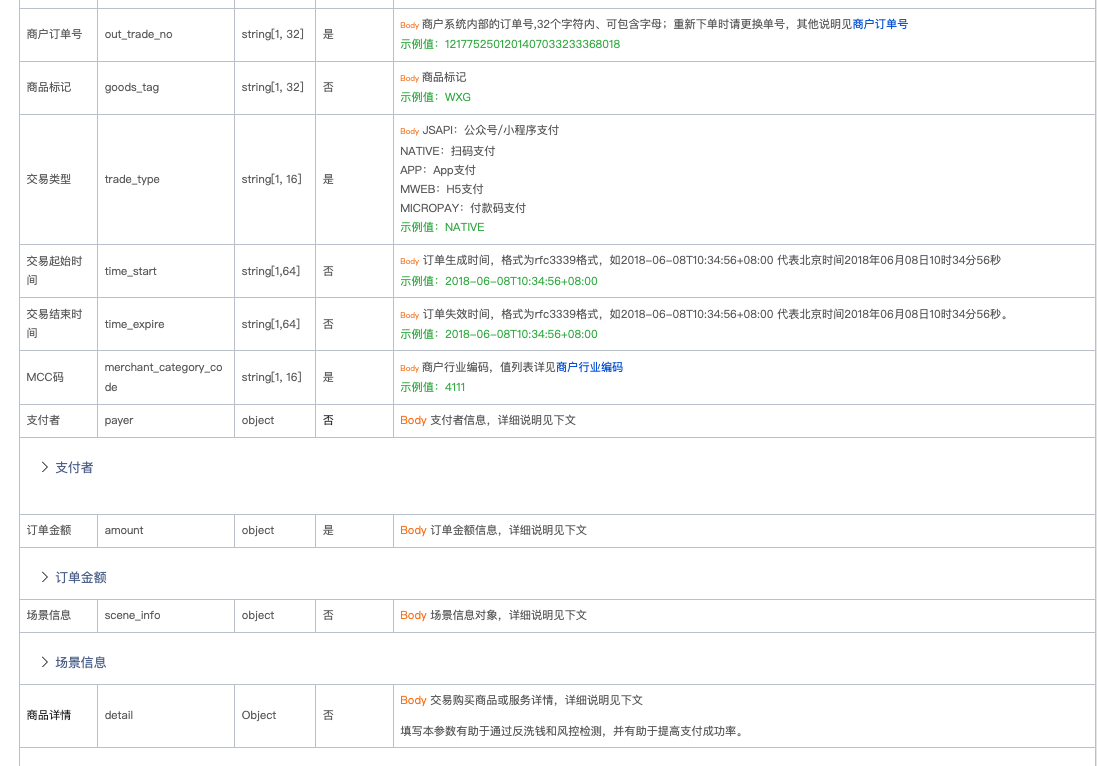

接口分析

可以看到必传的参数有

mchid, appid, sub_mchid, sp_appid, mcc 这里都是微信那边给的对应 id

descripition, notify_url, out_trade_no, trade_type 分别是商品描述,通知地址,商户系统内部id,交易类型

微信下单接口

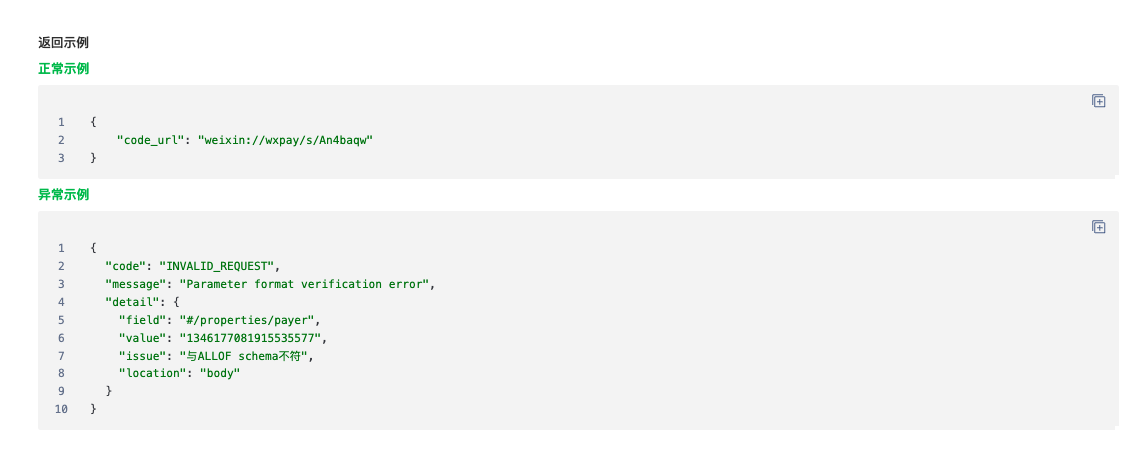

返回结果如下 :

我们可以使用在线的二维码生成，展示这个二维码

接口设计思路

根据接口请求和返回, 我们采用最小化原则可以定义出下列接口

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17


type PaymentService interface {
	// Prepay 预支付，对应于微信创建订单的步骤
	Prepay(ctx context.Context, pmt domain.Payment) (string, error)
}

type Payment struct {
	Amt Amount
	// 代表业务，业务方决定怎么生成，
	// 我们这边不管。
	BizTradeNO string
	// 订单本身的描述
	Description string

	Status      PaymentStatus
	// 第三方那边返回的 ID
	TxnID string
}

问题1 BizTradeNO

BizTradeNO 理论上是业务方传递过来的，但是存在一个问题

对于在打赏的情况下，如果用户第一次点击打赏的时候，没有支付。后续要再次打赏。

业务方应该要考虑：缓存前一次的二维码，或者直接生成一个新的 BizTradeNO

如果不缓存，每一次打赏并且取消支付再次打赏，会call多次 wechat 以及插入 init 数据到数据库中

表结构设计

仅考虑保留 currency ,amt , tradeNo ,status,txnId 后续如果有其他字段可以考虑使用 extra_blob 进行维护

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29


type Payment struct {
	Id  int64 `gorm:"primaryKey,autoIncrement" bson:"id,omitempty"`
	Amt int64

	Currency string
	// 可以抽象认为，这是一个简短的描述
	// 也就是说即便是别的支付方式，这边也可以提供一个简单的描述
	// 你可以认为这算是冗余的数据，因为从原则上来说，我们可以完全不保存的。
	// 而是要求调用者直接 BizID 和 Biz 去找业务方要
	// 管得越少，系统越稳
	Description string `gorm:"description"`

	// 后续可以考虑增加字段，来标记是用的是微信支付亦或是支付宝支付
	// Type uint8 // 微信支付或者支付宝支付
	// 也可以考虑提供一个巨大的 BLOB 字段，
	// 来存储和支付有关的其它字段
	// ExtraData

	// 业务方传过来的
	BizTradeNO string `gorm:"column:biz_trade_no;type:varchar(256);unique"`

	// 第三方支付平台的事务 ID，唯一的
	TxnID sql.NullString `gorm:"column:txn_id;type:varchar(128);unique"`

	Status uint8
	// Utime 上面要创建一个索引
	Utime int64 `gorm:"index"`
	Ctime int64
}

接收支付通知

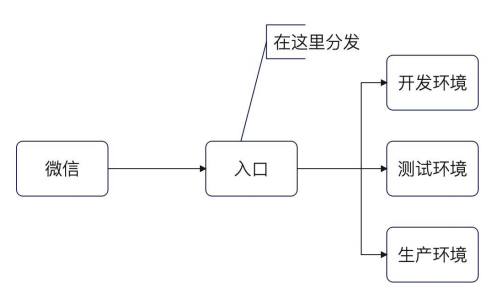

对于微信那边会通知一个回调到 notifyURL 上。但是有一个问题

这个地址通常是线上地址。我们开发环境和测试环境怎么接受这个 http 请求

解决办法 :

考虑转发请求

考虑配置多个回调域名，特定域名就打到特定的环境上
考虑在回调路径上做一些特殊的标记，比如 /test 就打到测试环境

处理支付通知

更新数据库状态和 TxnId
同时传递消费数据到 kafka 中

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30


func (n *NativePaymentService) updateByTxn(ctx context.Context, txn *payments.Transaction) error {
	status, ok := n.nativeCBTypeToStatus[*txn.TradeState]
	if !ok {
		// 这个地方，要告警
		return fmt.Errorf("%w, %s", errUnknownTransactionState, *txn.TradeState)
	}
	// 核心就是更新数据库状态
	err := n.repo.UpdatePayment(ctx, domain.Payment{
		BizTradeNO: *txn.OutTradeNo,
		Status:     status,
		TxnID:      *txn.TransactionId,
	})
	if err != nil {
		return err
	}

	// 发送消息，有结果了总要通知业务方
	// 这里有很多问题，核心就是部分失败问题，其次还有重复发送问题
	err1 := n.producer.ProducePaymentEvent(ctx, events.PaymentEvent{
		BizTradeNO: *txn.OutTradeNo,
		Status:     status.AsUint8(),
	})
	if err1 != nil {
		// 加监控加告警，立刻手动修复，或者自动补发
		n.l.Error("发送支付事件失败",
			logger.String("biz_trade_no", *txn.OutTradeNo),
			logger.Error(err1.Error()))
	}
	return nil
}

对账处理

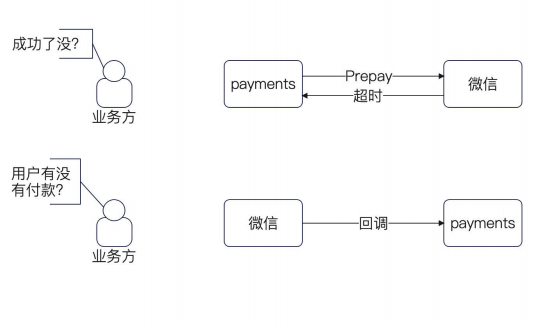

和微信交互的场景主要有两个

调用 prepay 接口, 创建预支付订单。比较容易出现的情况就是 超时，如果超时没办法确认成功还是失败
处理回调的时候失败了，你同样不知道用户是支付了还是没支付

我们能够想到的办法就是让客户端重试

处理回调失败的问题

微信在回调通知我们的时候也可能会失败。当失败多次之后，微信就会放弃该条消息

所以我们需要一个兜底机制，来使用 tradeNo 定时的去请求微信，更新订单状态

定时的去获取还在 init 定任务，并且已经过期的任务。然后查询微信获取状态进行更新。

这里的定时任务交由我们是之前实现的分布式任务实现。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34


func (s *SyncWechatOrderJob) Run() error {
	offset := 0
	// 也可以做成参数
	const limit = 100
	// 三十分钟之前的订单我们就认为已经过期了。
	now := time.Now().Add(-time.Minute * 30)
	for {
		ctx, cancel := context.WithTimeout(context.Background(), time.Second*3)
		pmts, err := s.svc.FindExpiredPayment(ctx, offset, limit, now)
		cancel()
		if err != nil {
			// 直接中断，你也可以仔细区别不同错误
			return err
		}
		// 因为微信没有批量接口，所以我们这里也只能单个查询
		for _, pmt := range pmts {
			// 单个重新设置超时
			ctx, cancel = context.WithTimeout(context.Background(), time.Second)
			err = s.svc.SyncWechatInfo(ctx, pmt.BizTradeNO)
			if err != nil {
				// 这里你也可以中断，不过我个人倾向于处理完毕
				s.l.Error("同步微信支付信息失败",
					logger.String("trade_no", pmt.BizTradeNO),
					logger.Error(err.Error()))
			}
			cancel()
		}
		if len(pmts) < limit {
			// 没数据了
			return nil
		}
		offset = offset + len(pmts)
	}
}

打赏设计过程

需求分析 & 功能设计

用户希望能够在某篇文章的最后，有一个打赏按钮按钮

用户点击这个按钮，就会弹出微信的支付二维码，即 prepay 的过程
可以查看支付的结果和状态 getStatus

表结构设计

文章模块和文章 id

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


type Reward struct {
	Id      int64  `gorm:"primaryKey,autoIncrement" bson:"id,omitempty"`
	Biz     string `gorm:"index:biz_biz_id"`
	BizId   int64  `gorm:"index:biz_biz_id"`
	BizName string
	// 被打赏的人
	TargetUid int64 `gorm:"index"`

	// 直接采用 RewardStatus 的取值
	Status uint8
	// 打赏的人
	Uid    int64
	Amount int64
	Ctime  int64
	Utime  int64
}

状态更新

状态更新有两个流程

异步的消费 kafka 进行更新
获取detail的时候进行更新
- 这里在限流的时候，就不进行慢路径的查询。等待 kafaka 进行补充

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52


func (s *WechatNativeRewardService) GetReward(ctx context.Context, rid, uid int64) (domain.Reward, error) {
	// 快路径
	r, err := s.repo.GetReward(ctx, rid)
	if err != nil {
		return domain.Reward{}, err
	}
	if r.Uid != uid {
		// 说明是非法查询
		return domain.Reward{}, errors.New("查询的打赏记录和打赏人对不上")
	}

	// 有可能，我的打赏记录，还是 Init 状态
	// 已经是完结状态
	if r.Completed() || ctx.Value("limited") == "true" {
		// 我已经知道你的支付结果了
		return r, nil
	}

	// 这个时候，考虑到支付到查询结果，我们搞一个慢路径
	// 你有可能支付了，但是我 reward 本身没有收到通知
	// 我直接查询 payment，
	// 只能解决，支付收到了，但是 reward 没收到
	// 降级状态，限流状态，熔断状态，不要走慢路径
	resp, err := s.client.GetPayment(ctx, &pmtv1.GetPaymentRequest{
		BizTradeNo: s.bizTradeNO(r.Id),
	})
	if err != nil {
		// 这边我们直接返回从数据库查询的数据
		s.l.Error("慢路径查询支付结果失败",
			logger.Int64("rid", r.Id), logger.Error(err.Error()))
		return r, nil
	}
	// 更新状态
	switch resp.Status {
	case pmtv1.PaymentStatus_PaymentStatusFailed:
		r.Status = domain.RewardStatusFailed
	case pmtv1.PaymentStatus_PaymentStatusInit:
		r.Status = domain.RewardStatusInit
	case pmtv1.PaymentStatus_PaymentStatusSuccess:
		r.Status = domain.RewardStatusPayed
	case pmtv1.PaymentStatus_PaymentStatusRefund:
		// 理论上来说不可能出现这个，直接设置为失败
		r.Status = domain.RewardStatusFailed
	}
	err = s.repo.UpdateStatus(ctx, rid, r.Status)
	if err != nil {
		s.l.Error("更新本地打赏状态失败",
			logger.Int64("rid", r.Id), logger.Error(err.Error()))
		return r, nil
	}
	return r, nil
}

对账模块设计

对于每一条付款记录，我们都维护到用户余额里面并且记录一笔流水

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44


func (s *WechatNativeRewardService) UpdateReward(ctx context.Context,
	bizTradeNO string, status domain.RewardStatus) error {
	rid := s.toRid(bizTradeNO)
	err := s.repo.UpdateStatus(ctx, rid, status)
	if err != nil {
		return err
	}
	// 完成了支付，准备入账
	if status == domain.RewardStatusPayed {
		r, err := s.repo.GetReward(ctx, rid)
		if err != nil {
			return err
		}
		// webook 抽成
		weAmt := int64(float64(r.Amt) * 0.1)
		_, err = s.acli.Credit(ctx, &accountv1.CreditRequest{
			Biz:   "reward",
			BizId: rid,
			Items: []*accountv1.CreditItem{
				{
					AccountType: accountv1.AccountType_AccountTypeReward,
					// 虽然可能为 0，但是也要记录出来
					Amt:      weAmt,
					Currency: "CNY",
				},
				{
					Account:     r.Uid,
					Uid:         r.Uid,
					AccountType: accountv1.AccountType_AccountTypeReward,
					Amt:         r.Amt - weAmt,
					Currency:    "CNY",
				},
			},
		})
		if err != nil {
			s.l.Error("入账失败了，快来修数据啊！！！",
				logger.String("biz_trade_no", bizTradeNO),
				logger.Error(err.Error()))
			// 做好监控和告警，这里
			return err
		}
	}
	return nil
}

表结构设计

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25



// Account 账号本体
type Account struct {
	Id int64 `gorm:"primaryKey,autoIncrement" bson:"id,omitempty"`
	// 对应的用户的 ID，如果是系统账号
	Uid int64 `gorm:"uniqueIndex:account_uid"`
	// 账号 ID，这个才是对外使用的
	Account int64 `gorm:"uniqueIndex:account_uid"`
	// 一个人可能有很多账号，你在这里可以用于区分
	Type uint8 `gorm:"uniqueIndex:account_uid"`

	// 账号本身可以有很多额外的字段
	// 例如跟会计有关的，跟税务有关的，跟洗钱有关的
	// 跟审计有关的，跟安全有关的

	// 可用余额
	// 一般来说，一种货币就一个账号，比较好处理（个人认为）
	// 有些一个账号，但是支持多种货币，那么就需要关联另外一张表。
	// 记录每一个币种的余额
	Balance  int64
	Currency string

	Ctime int64
	Utime int64
}

面试

微信的支付流程， prepay 和处理回调
怎么处理支付的回调？关键是，怎么分发/区别不同环境收到的支付回调
金额应该怎么存？
怎么防止重复支付？
如果微信支付的回调处理失败怎么办？

如何保证消息一定发出去？怎么确保一定发送了数据？如何确保消息不丢失？
怎么保证消息丢有序性？？
- 如果 topic 增加分区，怎么保证有序性？
- 如果保证消息有序性，消息积压了，怎么半？
  - 开goroutine 批量提交
如果在自己业务里面，有明显的部分失败的场景，怎么补偿
怎么保证幂等？你有什么方案？能不能撑住高并发
- 唯一索引处理
- 二话不说先插入一个数据，保证坐在一个本地事务里面，如果有冲突那么就说明做过了
- 不拢过滤器去重
